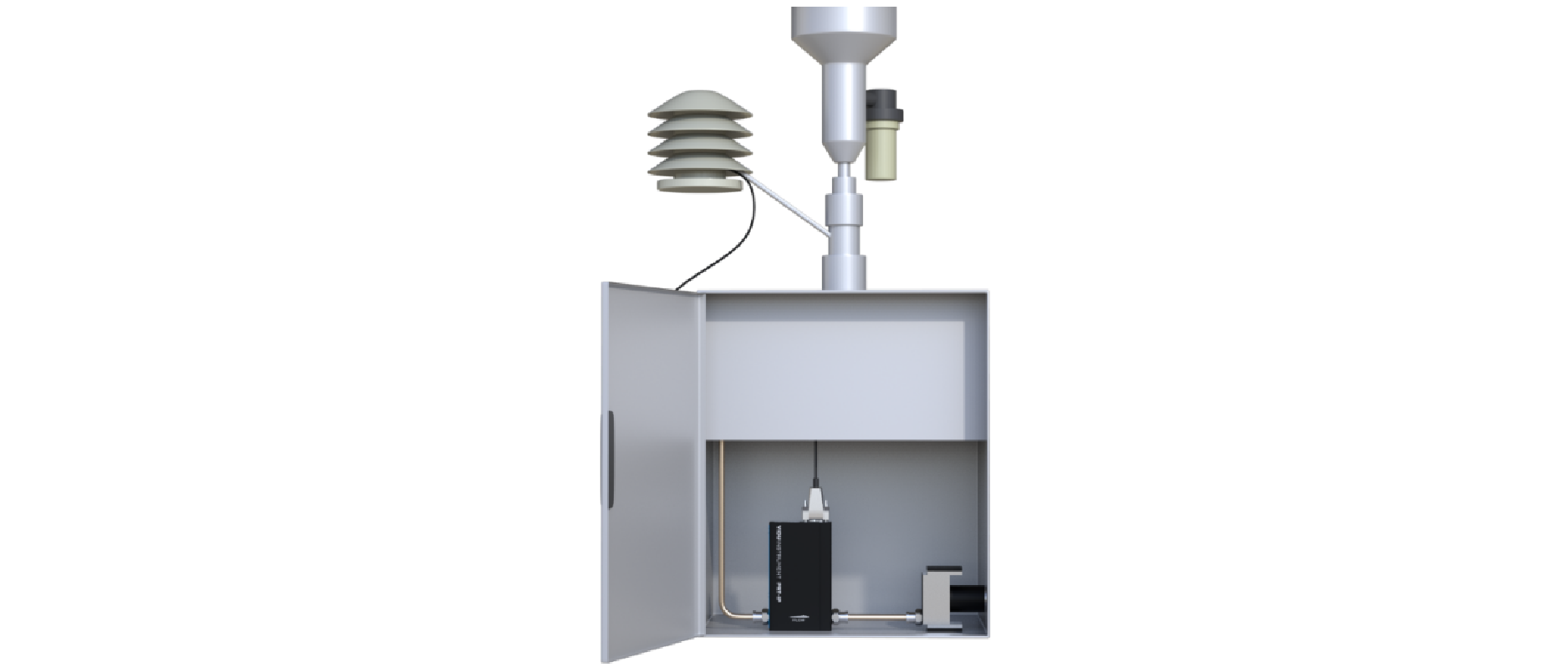

监测大气环境中化学、微生物、颗粒物等各种污染物需要大气采样，目前恒流量的大气颗粒物采样器由于不受进气口阻力及气泵流量变化影响，成为新型主流采样工具。和其它采样技术相比，采用流量控制器技术的恒流采样器，具有抽气系统性能稳定、配置灵活、测量结果精度高、无需人员职守等显著优势。

客户应用背景

大气采样器典型的配置采用国家标准的16.67L/min切割器，这里指的是体积流量，但目前主流的气体流量控制器控制的是质量流量，需要二次转换或经常进行流量校准。所以用户希望能够提供一种可以直接测量并控制体积流量的流量控制器，能保证在一年四季和不同海拔地区测量的长期稳定性。

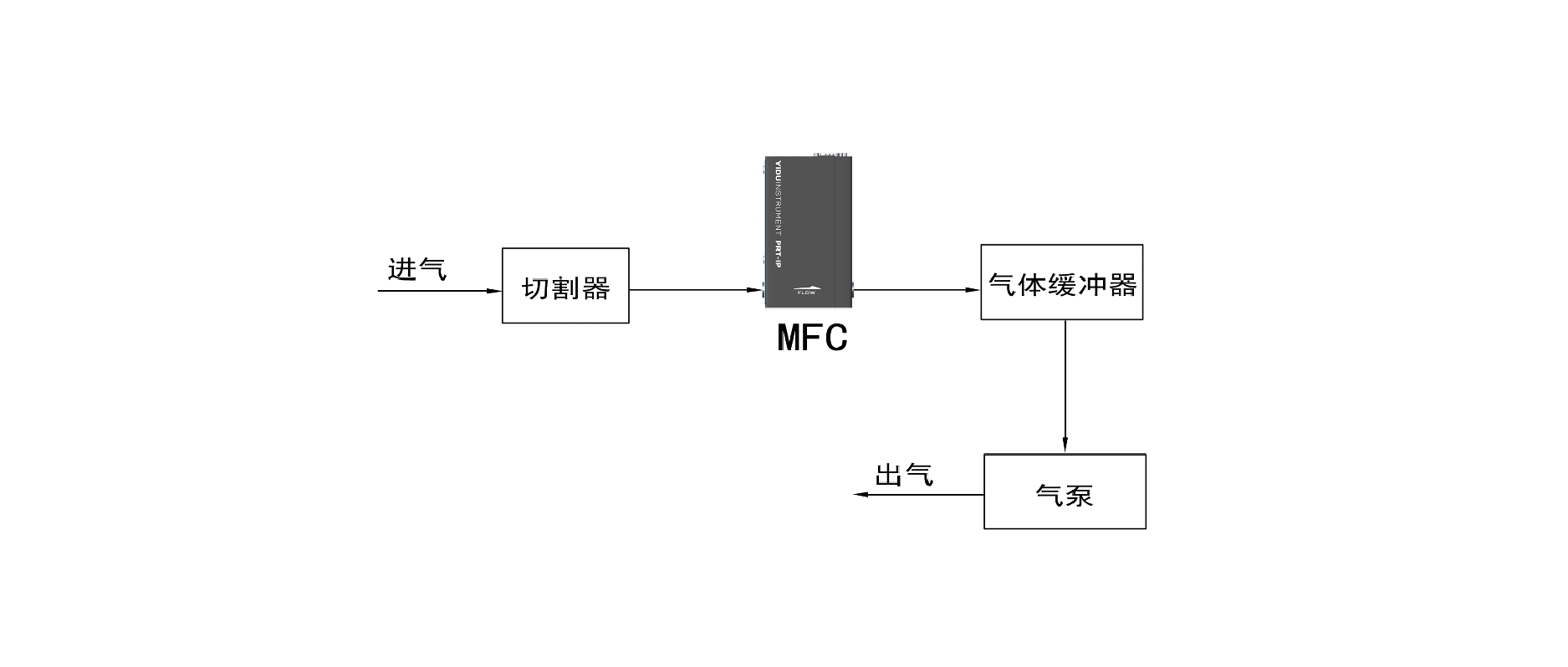

大气采样器简易原理框图

关键关注点

◌ 可直接以体积流量作为被控量测量并控制

◌ 负压抽气不受影响

◌ 测量准确度高

◌ 环境适应性强，对环境温度和压力变化不敏感

◌ 长期精度不漂移

◌ 高可靠，控制稳定性好

解决方案

为适应用户对大气采样的流量控制要求，易度提供了MCF100系列层流压差式流量控制器作为大气采样器内部流量测量控制元件，选用后置型阀门产品，适合负压抽气工况，精度±1.0% S.P. ，典型应用可选用满量程为20SLPM的流量控制器。

◐ 层流压差式流量控制器可直接测量和控制体积流量

◐ 内置的比例调节阀和流量传感器具有高分辨率和稳定性

◐ 内置的绝压和温度传感器，具有-20~50℃，60~110Kpa(绝压)的宽大气环境适应性

◐ 层流压差式流量控制器具有极快的反馈控制速度，对前端压力不敏感

◐ 层流压差式流量控制器具有长期精度保持能力

◐ 层流压差式原理，高性能压力、压差传感器和比例调节阀是长期可靠性的基石

易度流量计采用层流压差式原理，在气体流量测量的精度和重复性上有明显的优势，100:1的量程比（可定制更高量程比），在小流量段也能实现毫秒级快速响应。通过自主研发的层流元件和压差传感器直接测量和控制体积流量，在-20~50℃的温度范围和60~110Kpa(绝压)的大气环境下均能保持优异性能，独特的设计使控制器对灰尘杂质不敏感，将客户的关键关注点完美解决，助力客户不断提高产品性能。

推荐产品

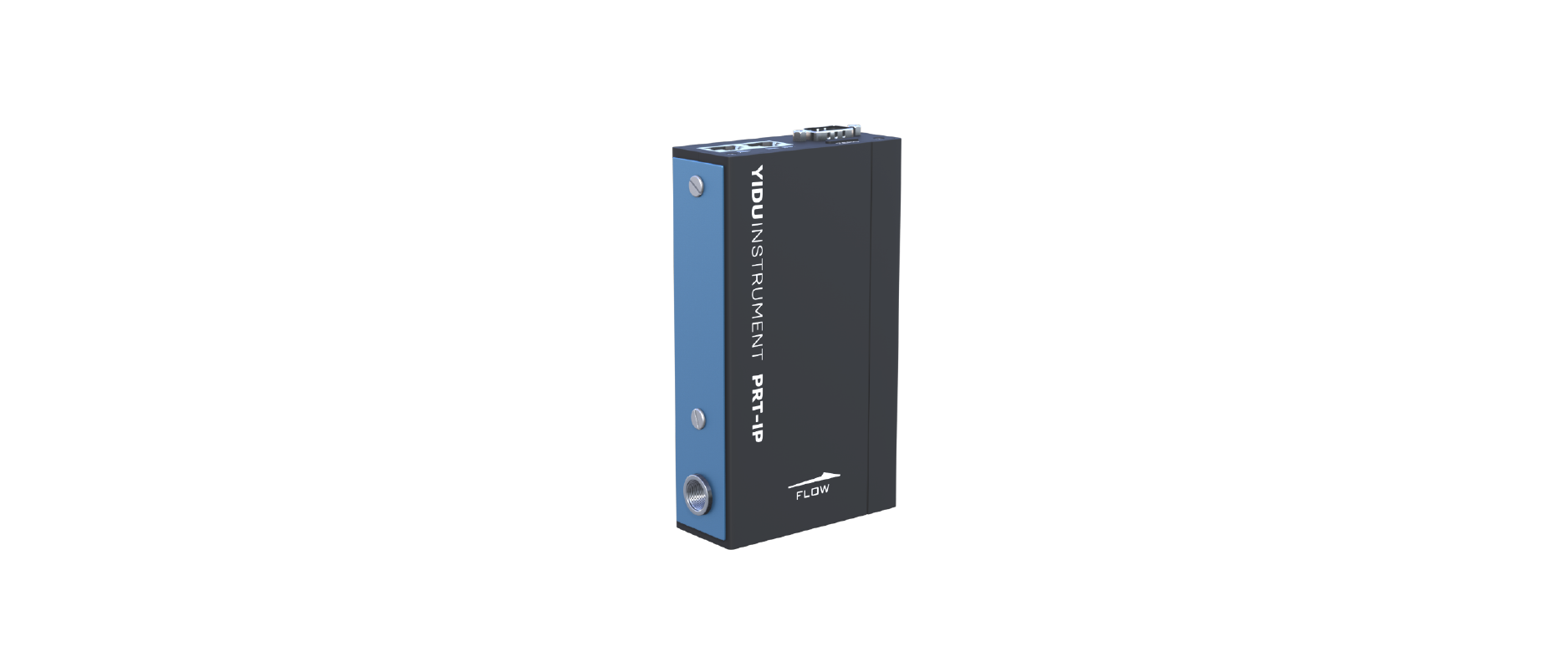

MCF100系列

◑ 流量范围： 100CCM、500CCM、1LPM 、2LPM 、10LPM、20LPM

◑ 后端抽气负压环境适用

◑ 精度：±1.0%S.P.

◑ 重复性：±0.2%F.S.

◑ 通讯方式：RS485(Modbus RTU）

关于易度

陕西易度智能科技有限公司专注于研发高端制造业过程工艺中的流体微流量控制核心器件，形成以层流元件、精密比例调节阀、压差传感器和软件算法为核心的高精度层流质量流量计和控制器等产品，为半导体、生物制药、新材料、新能源、环保等高端制造业提供高精度微流量测控核心部件和解决方案。
